dB Technologies ES 1203 Entertainment System

Das dBTechnologies ES1203 ist ein kompaktes aktives Lautsprecher-System, welches aufgrund seines ausgeklügelten Designs sehr flexibel eingesetzt werden kann.

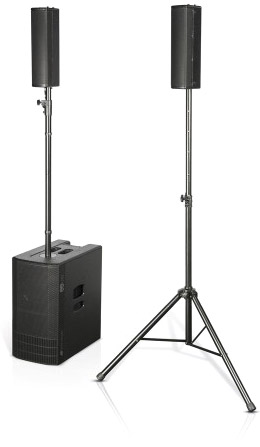

Dank der integrierten 3-Kanal-Digital Endstufe mit 2400Watt Leistung kann ein ES1203 als klassisches Stereosystem mit einem Subwoofer und zwei Satelliten eingesetzt werden. Mittels der mechanischen Verbindung der beiden Satelliten kann es ebenfalls als leistungsfähiges Mono-System eingesetzt werden, in der dritten Konfigurationsmöglichkeit mit zwei ES1203 Systemen entsteht ein kraftvolles Stereo System.
Einzigartig in dieser Klasse ist die umfangreiche Eingangssektion die dank hochauflösendem OLED-Display einfache Bedienung, einen integrierten 3-Kanal-Mixer plus einen Bluetooth®-Receiver für Audiostreaming bietet.

• 2x12"/8x4" Aktivsystem
• 2x12" Subwoofer
• 2400W Spitzenleistung
• 3 Kanal Mixer
• Bluetooth- Receiver
• DSP-Presets
• 32,6 kg Gesamtgewicht

dBTechnologies ES1203 steht für die modernste Art kompakter Beschallungssysteme für unterschiedlichste Anwendungen.Ob DJ- und Entertainer-Anwendungen, Fitness und Sport bis hin zu Band-Anwendungen bietet das ES1203 höchste Flexibilität und Skalierbarkeit.

Bluetooth - integriert

Für reine Playbackanwendungen ist sogar ein Betrieb ohne jegliches weiteres Zubehör mit einem Bluetooth®-fähigen Smartphone oder MP3-Player möglich, dank des integrierten hochwertigen Bluetooth-Receivers im ES1203 möglich.

Digitaler Mixer - integriert

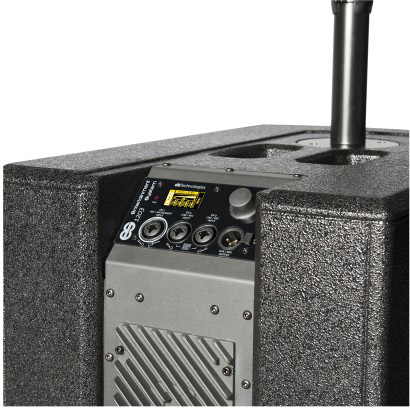

Für weitere Quellen (Keyboard, Vocals, Instrument) stehen 3 weitere Mic/Line-Eingänge zur Verfügung inkl. einer digitalen Mixsektion, die sich über das hochwertige und gut ablesbare OLED-Display und einen Dreh-Drück-Encoder steuern lassen. Für Anwendungen mit zwei ES1203 oder für einen optionalen Bühnenmonitor steht ein XLR-Ausgang zur Verfügung der das Mix-Signal oder ein Aux-Signal ausgeben kann. Alle Eingangskanäle lassen sich separat auf diesem Ausgang leveln.

OLED-Display- alles im Blick

Über das integrierte OLED-Display im Subwoofer wird das jeweilige akustische Preset für Stereo, Mono und Dual-Mono-Konfiguration ausgewählt und durch den integrierten 24-Bit/48Khz DSP bereitgestellt. Für eine hohe Betriebssicherheit, auch an der Leistungsgrenze, ist das ES1203 sowohl mit aktiven Peak- & RMS-Limitern sowie einer thermischen Schutzschaltung ausgestattet.

digipro Class-D Endstufen der neuesten Generation

Das ES1203 ist mit der neuesten Generation der eigens entwickelten Digipro-Digitalenstufen ausgestattet und verfügt über eine Gesamtleistung von 2400W/PRG, die in drei Kanälen aufgeteilt den 12“ Woofern als auch die beiden 8x4“ Topteile wahlweise in Stereo oder Mono antreibt.

Wie alle dBTechnologies Digipro-Endstufen kommt auch das ES1203 ohne externen Lüfter aus. Das gewährleistet Langlebigkeit und Betriebssicherheit Lüfter noch Endstufe Staub- und Schmutzgeschützt sind, was eine minimierte Kühlung und damit eine potentielle Überhitzung zur Folge hätte.

12" Subwoofer - leicht und druckvoll

Der Subwoofer ist aus 15mm Multiplex-Holz gefertigt und im Bass-Reflex-Design ausgeführt, und mit zwei 12“ Woofern ausgestattet. Trotz der integrierten Endstufe wiegt er nur 29,3kg und bietet tdruckvolle und tiefe Bässe bis 35Hz (-10dB).

4x 4" Topteil mit Neodym-Magneten - hochauflösend und nur 3,3kg leicht

Die Topteile sind mit jeweils vier 4“ Neodym-Lautsprechern ausgestattet, die zum einen über aufwändige vorgesetzte sog. „Phase-Plugs“ verfügen, als auch mechanisch versetzt angeordnet sind. Beides dient der akustischen Optimierung im Mittel-Hochtonbereich für eine hochwertige Wiedergabequalität und ein praxisoptimiertes Abstrahlverhalten. Dank aufwändiger Kunststoffgehäuse wiegen die Topteile nur 3,3kg. Der Anschluss der Satelliten erfolgt über Speakon-Anschlüsse und diese sind ausgestattet mit Aufnahmen für 36mm Lautsprecherstative. Ausgeliefert wird das ES1203 inkl. dem Zubehör für die Mono-Konfiguration mit einer teilbaren 36mm Distanzstange und einem 2m Lautsprecherkabel.
Optional sind Stativ- und Kabel-Set für die Stereoanwendung erhältlich.

Lieferumfang ES1203 System:

• 2 x ES1203 Tops
• 1 x ES1203 Sub
• 1x Tasche für Tops
• 1x Tasche für Sub
• 1 x Distanzstange 36mm
• 2 x Speakon-Kabel 7m
• 1x Netzkabel

Features ES1203 Sub Aktiver 2x12“ Subwoofer mit 2400W 3-Kanal-Endstufe, integriertem 3-Kanal-Mixer und Bluetooth®-Receiver

• Digipro G3 Digitalamp mit 2400 W/PRG
• OLED-Display plus dreh-Drück-Encoder
• 3 x Mic-Line-Input mit XLR-/Klinke Combobuchse
• Bluetooth®-Stereo-Receiver für Audiostreaming
• Presets für Stereo, Mono und Dual-Mono Setup
• Digitale 4 Kanal Mischsektion
• Mini-USB Anschluss für Service und Updates
• XLR-Ausgang für Mix- oder Aux-Ausgang
• Speakon Anschluss für Mid-High Top
• 2x12“ Woofer
• Bass-Reflex-Design
• 15mm Multiplex-Holzgehäuse
• Zwei Griffe, M20 Gewinde

Features ES1203 TOP Passive Mittelhochtoneinheit zu ES1203 System

• 4 x 4“ Neodym-Breitband-Lautsprecher
• Phase-Plugs und mechanische Anordnung optimieren akustische Eigenschaften
• Kunstoffgehäuse inkl. 36mm Stativaufnahme

Technische Daten
Speaker Type:	3-amped Stereo System with two full-range tops and one subwoofer
Acoustical data
Frequency Response:	[-10dB]35 - 20.000 Hz
Max SPL:	132 dB
MF - HF:	8x4", v.c. 1"
Type MF - HF:	Neodymium
LF:	2X12"
Directivity:	97x60°
Amplifier
Amp Technology:	Digipro® G4
Amp Class:	Class-D
Power Amp Peak:	2400 W
Controls:	1x OLED Display with rotary encoder w/button, 1x Audio signal monitoring LED, 1x USB port (service data)
Power Supply:	Fullarange with PFC
Power connection:	VDE Socket
Cooling:	Convection
Processor
Controller:	DSP 56 Bit
Converter AD/DA:	24 Bit/48 Hz
Limiter:	Peak, RMS, Thermal
Crossover Frequency LF-MF:	160 Hz
Digital Steering:	Far/Near
Input
Input Channels:	1x Mic/Instrument Combo (XLR/Jack), 2x Mic/Line Combo (XLR/Jack), 1x Bluetooth built-in receiver
Mix Output:	1x XLR balanced output
Mechanics
Housing (Subwoofer):	Plywood with full metal grille
Housing (Tops):	Plywood with full metal grille
Pole Mount:	36 mm (M20 Thread)
Handles:	(subwoofer) 1x top, 1x lateral side
Width:	(Subwoofer)360 mm
Height:	(Subwoofer)680 mm
Depth:	(Subwoofer)545 mm
Weight:	(Subwoofer)29.3 kg
