EUROLITE LVH-5 Commutateur vidéo automatique

MANUAL AV SWITCH 4:1 Le LVH-5 a été conçu pour commuter les signaux vidéo d'un maximum de quatre sources vers une sortie. La commutation s'effectue automatiquement et est indiquée par des LED de contrôle. Le temps de commutation est réglable. Chaque canal dispose d'un bouton d'annulation manuelle pour arrêter le mode de séquençage. Chaque entrée est dotée d'une sortie parallèle pour la transmission du signal d'entrée. Les sorties à collecteur ouvert permettent de contrôler d'autres unités. Les connexions d'alimentation sont réalisées à l'aide de bornes de bloc. L'appareil est compatible avec les systèmes NTSC et PAL.

Commutation vidéo automatique 4:1

• Commutation automatique de la vidéo
• Temps de commutation réglable

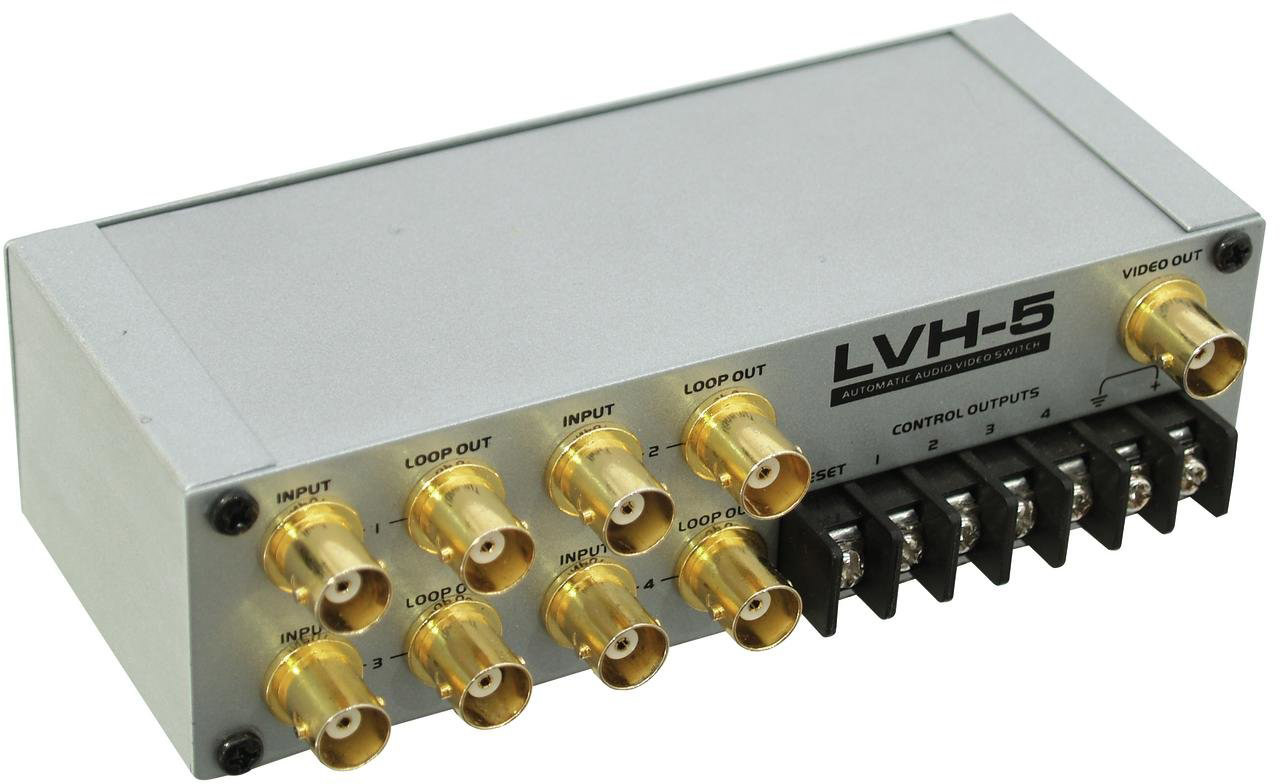

• 4 entrées avec sortie feed-through via des fiches BNC

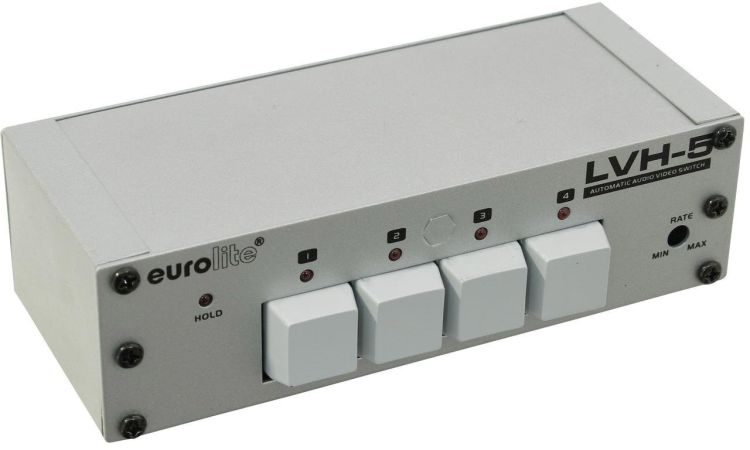

• Chaque canal est doté d'un bouton de commande manuelle et d'un indicateur LED
• Sorties à collecteur ouvert pour contrôler d'autres unités
• Compatible NTSC et PAL
• Boîtier métallique super compact
• Alimentation 12-24 V DC via les bornes du bloc (PSU non inclus)

Alimentation électrique :	12-24 V DC 110 mA
Gamme de fréquences :	10 - 10000000 Hz
Rapport S/B :	>70 dB
Diaphonie :	>55 dB
Dimensions :	Largeur : 14,6 cm Profondeur : 7,8 cm Hauteur : 4,2 cm
Poids :	400 g
4 entrées vidéo :	5 kohms (ponté), 75 ohms (terminé), BNC
5 x sorties :	75 ohms, BNC (4 sorties traversantes, 1 sortie amplifiée)
4 x sorties à collecteur ouvert :	50 mA, bornes de bloc
Gain :	0 dB/ 75 ohms terminé
Niveau du signal de fonctionnement :	0,5-1 Vpp
Atténuation désactivée :	65 dB
Phase différentielle :	0.3°
