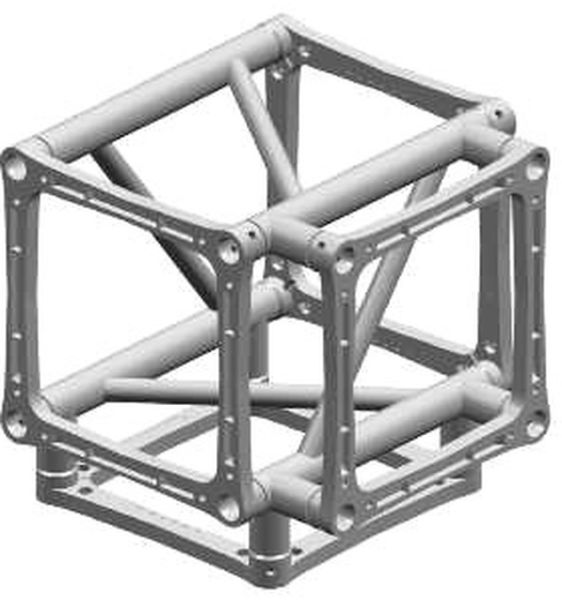

LITEC QX40 4-way tee C45

Il s'agit du modèle le plus vendu et le plus répandu. Ses excellentes caractéristiques de taille, de poids, de coût et de performance sont la clé de son succès. Il est fabriqué à partir de composants extrudés en alliage 6082, avec une résistance élevée à la charge et à la torsion.

Caractéristiques :

• Structure alu à section carrée avec des côtés de 29 cm de long.
• Tubes principaux : Tube extrudé Ø 50 x 2 mm 6005 T6
• Tube transversal : Tube extrudé Ø 18 x 2 mm 6060 T6
• Joint : Plaque d'aluminium fondu SG AlSi 12
• Dimensions : 100x50x50 cm

Systèmes de connexion :

• QXFC : kit de montage rapide
• QXSM10 : kit de connexion par boulon
• Attention : Pour chaque structure alu commandée, vous devez choisir et commander un kit de connexion séparément.

Description :

Le système populaire de plaque d'extrémité a un nouveau design, produit à partir d'un nouvel alliage d'aluminium qui est traité thermiquement pour assurer une résistance encore plus grande et fournir un aspect poli brillant.

Les membrures diagonales ont été reconfigurées et leur diamètre modifié pour améliorer l'aspect esthétique et augmenter la résistance globale de la structure alu.

Les nouvelles structures alu de la série "S" utilisent toujours les mêmes systèmes d'assemblage double (kits de boulons ou kits d'assemblage rapide) que la gamme existante, afin de garantir une compatibilité totale entre les lignes.

Les deux systèmes peuvent être utilisés comme alternative l'un à l'autre, mais si les structures doivent être utilisées près de leurs limites, nous recommandons d'utiliser le système de fixation rapide. L'assemblage par boulons a une capacité de charge inférieure à celle indiquée dans nos tableaux de référence.

La possibilité de choisir entre deux systèmes de connexion différents est plus importante qu'il n'y paraît. Le système de fixation rapide est certainement le plus répandu et est principalement utilisé lorsque la structure est fréquemment montée et démontée. Dans le cas d'installations permanentes, en revanche, un système de connexion par boulons, plus économique, peut être utilisé. Notre plaque est fabriquée de manière à ce que les boulons puissent être insérés complètement, sans qu'il y ait de bords ou de protubérances externes qui pourraient endommager les toiles ou autres tissus. En outre, la possibilité d'utiliser des boulons facilement disponibles peut être un avantage en cas de manque temporaire de kits d'assemblage rapide en raison d'un oubli ou d'une perte.
