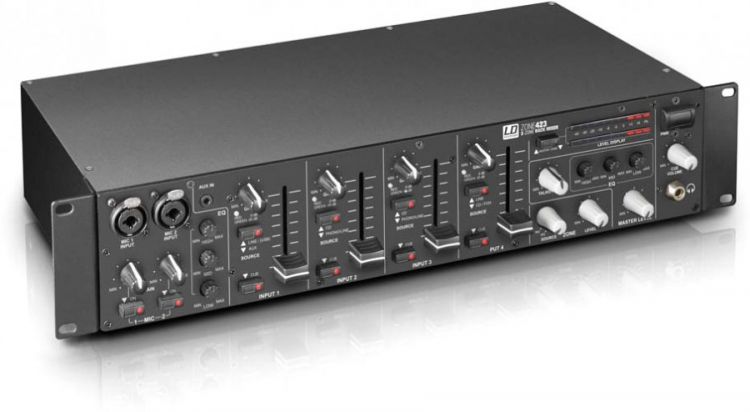

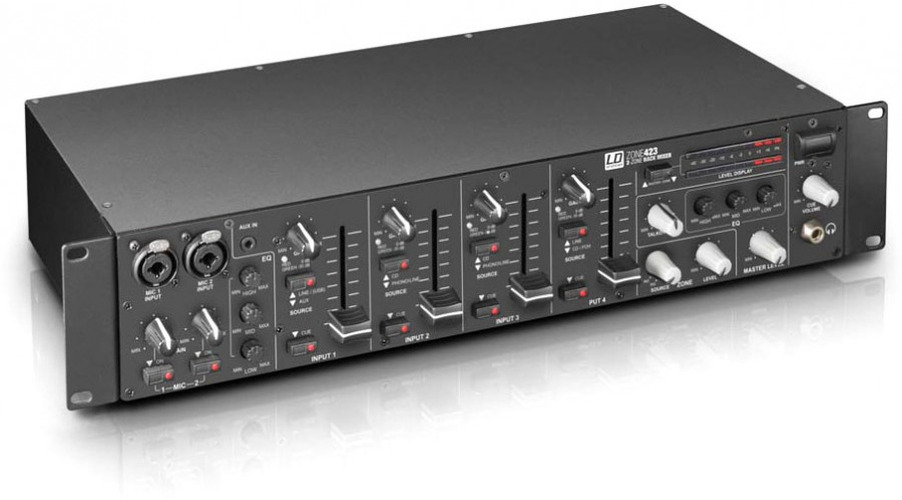

LD Systems ZONE 423 - Mixeur 2 zones rackable 2 U
Le ZONE 423 est un mixeur zone complet, équipé de 4 entrées ligne et 2 entrées micro, assignables à une sortie Master- et une sortie Zone, et aussi d'entrées pour un système d'annonces d'urgence/alerte incendie, et d'une entrée permettant d'activer la fonction de mute à distance. Grâce à ses nombreuses possibilités de branchement et a son format compact, le ZONE 423 convient à la sonorisation de restaurants, clubs, hôtels, centres de fitness, ou a des présentations ou des prestations de DJ.

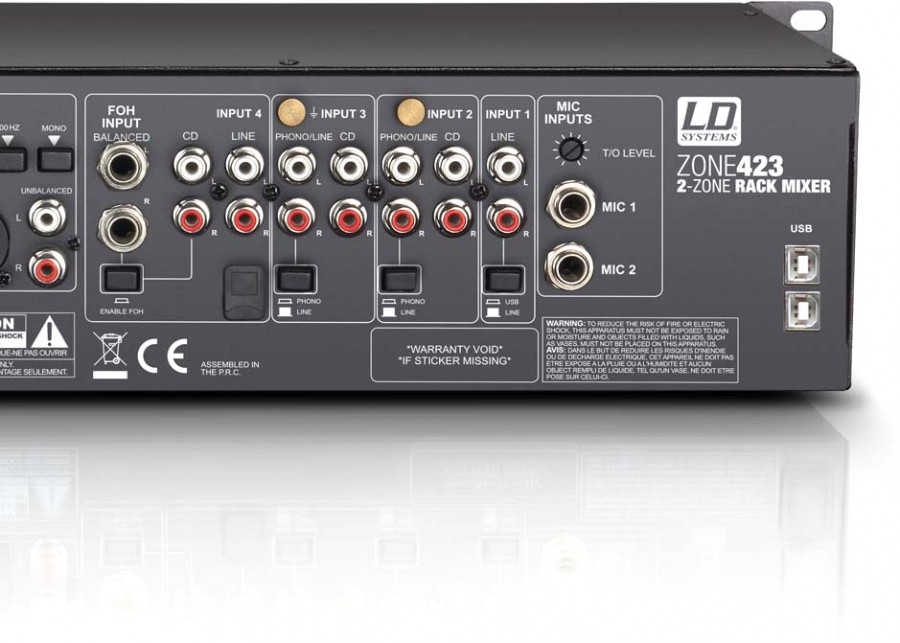

Outre ses deux entrées micro symétriques avec réglage de gain et niveau de Talkover, intégrant une alimentation fantôme 12 Volts et un égaliseur 3 bandes, le ZONE 423 est équipé de connecteurs pour entrée stéréo ligne, phono et Aux au format RCA (cinch), d'une entrée pour console externe sur jacks symétriques (TRS) ainsi que d'un port USB- et d'un connecteur mini-jack 3,5 mm stéréo. Ce port USB gère un flux de signaux audio en entrée et en sortie stéréo (Recording Out). Il permet d'utiliser le mixeur en tant qu'interface audio. Les quatre canaux d'entrée sont équipés de potentiomètres de gain avec indicateur de présence de signal et d'écrêtage, de faders de 45 mm pour le réglage du niveau, et de touches Cue.

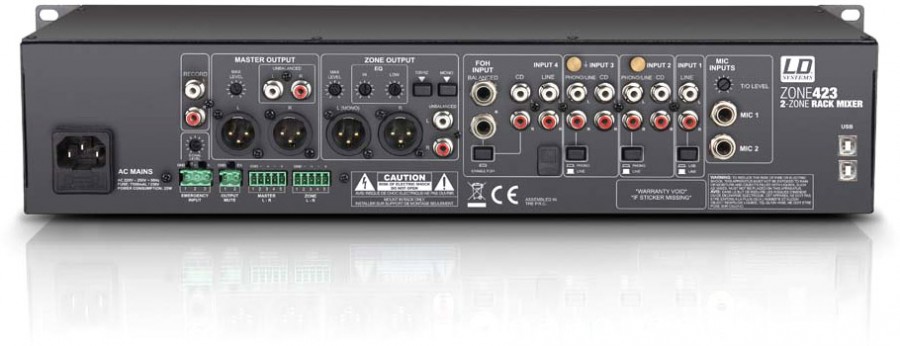

Les sorties Master et Zone proposent chacune un réglage de niveau et des connecteurs XLR (symétriques) et RCA/cinch (asymétriques) – la sortie Master étant aussi disponible sur connecteur Eurobloc et la sortie Zone étant équipée d'une touche de sommation mono et d'un filtre passe-haut de fréquence de coupure 100 Hz. L'indicateur de niveau stéréo est assignable à la sortie Master ou Zone, et le niveau maximal de sortie se règle pour les deux sur le panneau arrière du mixeur. Le ZONE 423 offre également une sortie pour enregistrement (Recording) et une prise casque à niveau réglable pour écoute PFL.
Données techniques:| Type de produit: | Consoles de mixage |
| Type: | Installations |
| Nombre de Zones: | 2 (Master, Zone) |
| Type: | Stéréo |
| Hauteur: | 2 U |
| Nombre Total de Canaux d'Entrée: | 6 (2 x Mic, 1 x Line/Aux, 2 x Line/Phono, 1 x Line/FOH) |
| Réponse en fréquence: | 20 - 40000 Hz |
| Nombre de Voies Micro: | 2 (avec alimentation fantôme 12 Volts) |
| Connecteurs sur Voies Micro: | jack 6,35 mm (symétrique) |
| Connecteurs sur Voies Micro: | XLR |
| Contrôles voies micro: | 1 x EQ Hi |
| Contrôles voies micro: | 1 x EQ Low |
| Contrôles voies micro: | 1 x Talkover |
| Contrôles voies micro: | 1 x Talkover Level |
| Contrôles voies micro: | Gain |
| Contrôles voies micro: | On / Off |
| Indicateurs sur Voie Micro: | LED "On" |
| Impédance d'Entrée sur Voie Micro: | 4 kohms |
| Sensibilité d'Entrée sur Voie Micro: | 8 mV |
| Taux de Distorsion Harmonique Totale sur Voie Micro: | 0,07% |
| Nombre de Voies Ligne: | 4 (Input 1 : USB/Line, Input 2 + 3 : Line/Phono/CD, Input 4 : Line/FOH) |
| Connecteurs d'entrée ligne: | Input 1: 2 x RCA (cinch) + mini-jack 3,5 mm stéréo + USB |
| Connecteurs d'entrée ligne: | Input 2 + 3 : 4 x RCA (cinch) |
| Connecteurs d'entrée ligne: | Input 4 : 4 x RCA (cinch) + 2 x jack 6,35 mm |
| Contrôles sur Voies Ligne: | Cue |
| Contrôles sur Voies Ligne: | Enable FOH |
| Contrôles sur Voies Ligne: | Gain |
| Contrôles sur Voies Ligne: | Niveau |
| Contrôles sur Voies Ligne: | Source |
| Indicateurs sur Voie Ligne: | LED Cue |
| Indicateurs sur Voie Ligne: | LED Signal/0 dB |
| Impédance d'Entrée Ligne: | (Phono) 60 kohms |
| Impédance d'Entrée Ligne: | 6 kohms |
| Sensibilité d'Entrée Ligne: | (Phono) 10m V |
| Sensibilité d'Entrée Ligne: | 1 V |
| Taux de Distorsion Harmonique Totale sur Voie Ligne: | (Phono) 0,05% |
| Taux de Distorsion Harmonique Totale sur Voie Ligne: | 0,03% |
| Sensibilité d'Entrée AUX/Line: | 3 V |
| Sorties ligne: | 3 (Master [stéréo], Zone [stéréo/mono], Rec [stéréo]) |
| Connecteurs Sortie Master: | Cinch (RCA) (x2) |
| Connecteurs Sortie Master: | Eurobloc |
| Connecteurs Sortie Master: | XLR (2 x, symétriques) |
| Contrôles Sortie Master: | EQ Hi |
| Contrôles Sortie Master: | EQ Low |
| Contrôles Sortie Master: | EQ Mid |
| Contrôles Sortie Master: | Max. Level |
| Contrôles Sortie Master: | Niveau |
| Indicateurs Sortie Master: | indicateur de niveau 10 segments (commutable Master/Zone) |
| Niveau Maximal de Sortie Master: | (asymétrique) 18 dBu |
| Niveau Maximal de Sortie Master: | (symétrique) 21 dBu |
| Connecteurs de Sortie Zone: | Cinch (RCA) (x2) |
| Connecteurs de Sortie Zone: | Eurobloc |
| Connecteurs de Sortie Zone: | XLR (2 x, symétriques) |
| Contrôles de Sortie Zone: | 100 Hz High Pass |
| Contrôles de Sortie Zone: | EQ Hi |
| Contrôles de Sortie Zone: | EQ Low |
| Contrôles de Sortie Zone: | Max. Level |
| Contrôles de Sortie Zone: | Mono |
| Contrôles de Sortie Zone: | Niveau |
| Contrôles de Sortie Zone: | Source Input 2 - 4/Mix |
| Indicateurs de Sortie Zone: | indicateur de niveau 10 segments (commutable Master/Zone) |
| Niveau Maximal de Sortie Zone: | (asymétrique) 18 dBu |
| Niveau Maximal de Sortie Zone: | (symétrique) 21 dBu |
| Connecteurs Sortie Rec: | 2 x Cinch (RCA) |
| Sortie casque: | 1 |
| Type de Connecteur Casque: | Jack 6,35 mm stéréo |
| Contrôle Sortie Casque: | volume Cue |
| Tension Maximale de Sortie Casque: | (sur 32 Ohms) 1,2 V |
| Autres Entrées: | 2 (Emergency Input, Output Mute) |
| Connecteurs Autres Entrées: | Eurobloc |
| Contrôles Autres Entrées: | Level Emergency Input |
| Sensibilité Entrée Emergency Input: | 5 V |
| Autres Contrôles: | Interrupteur Secteur (Power) |
| Autres Indicateurs: | LED Power |
| Tension secteur: | 220 - 250 V AC, 50 Hz |
| Connecteur secteur: | IEC |
| Consommation électrique: | 22 W |
| Fusible: | T 500 mAL / 250 V |
| Largeur: | 483 mm |
| Hauteur (mm): | 89 mm |
| Profondeur: | 210 mm |
| Poids: | 3,3 kg |
| Accessoires (fournis): | Câble secteur |
| Accessoires (fournis): | Euroblocs |
