Palmer BRIDGE 4A+ - Boîte de direct (DI) / boîtier d'isolation de ligne active 4 canaux
- Connexion de sources audio pourvues de sorties asymétriques ou symétriques à des systèmes de sonorisation
- Élimine de façon fiable les ronflettes consécutives à des boucles de masse, grâce à l'isolation galvanique assurée par le transformateur
- Entrées sur embases de type Combo, utilisables avec des connecteurs XLR ou des jacks 6,35 mm
- 2 sorties symétriques sur XLR par canal
- Sortie Audio over Cat (AES72 Type 5e) pour la transmission de tous les signaux via un seul câble Cat
- Sélecteur de levage de masse sur chaque sortie

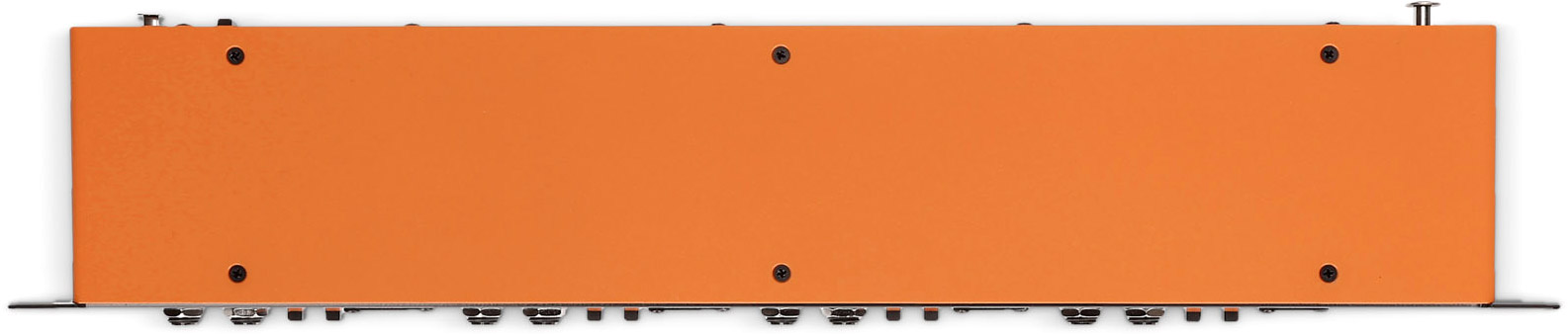

- Boîtier 19" solide, rackable 1U
- Alimentation : tension continue 9-18 V, pôle - au centre
- Engineered in Germany

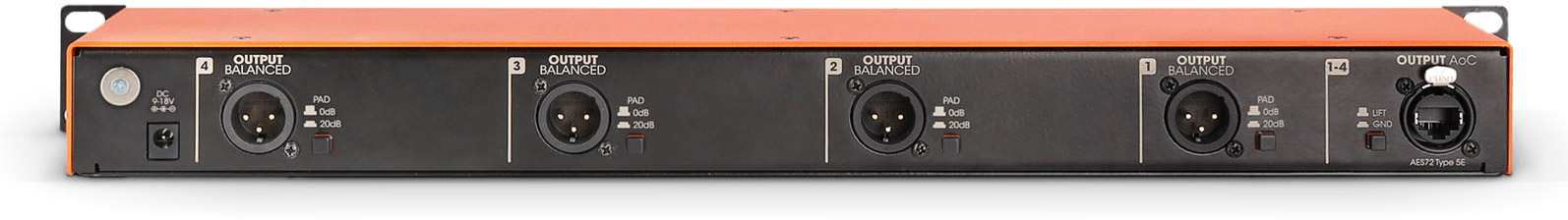

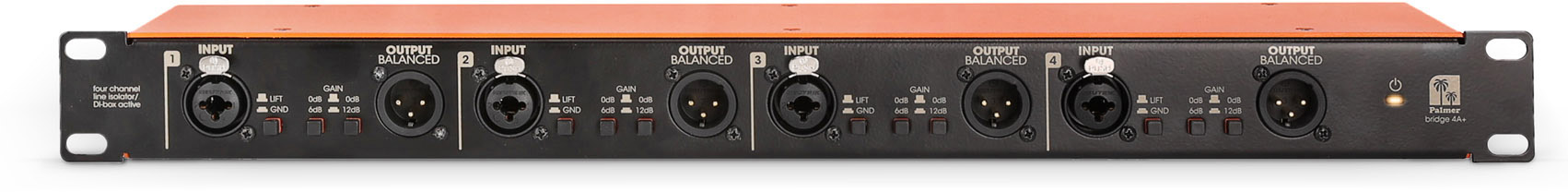

Le BRIDGE 4A+ est un appareil polyvalent : chacun des quatre canaux peut s'utiliser indépendamment en tant que boîte de direct (DI) active, boîtier d'isolation de ligne ou booster. L'entrée sur connecteur Combo d'entrée accepte les signaux asymétriques et symétriques. Chaque canal dispose de deux sorties sur connecteur XLR (symétrie par transformateur) : une à l'avant et une à l'arrière.
L'isolation galvanique par transformateur supprime les boucles de masse (ronflettes), et le commutateur de levage de masse (Ground Lift) permet lui aussi d'éliminer des bruits parasites et interférences apparaissant sur des signaux d'entrée déjà symétriques. Le Palmer BRIDGE 4A+ symétrise les signaux des appareils asymétriques qui lui sont connectés, ce qui élimine de façon fiable toute ronflette.
Si nécessaire, le niveau du signal d'entrée peut être amplifié de 6 dB, 12 dB ou 18 dB. La sortie Audio-Over-Cat permet de transporter les signaux des 4 canaux via un seul câble Cat (Cat5e ou supérieur). Elle permet d'économiser du matériel, de l'espace et du temps.

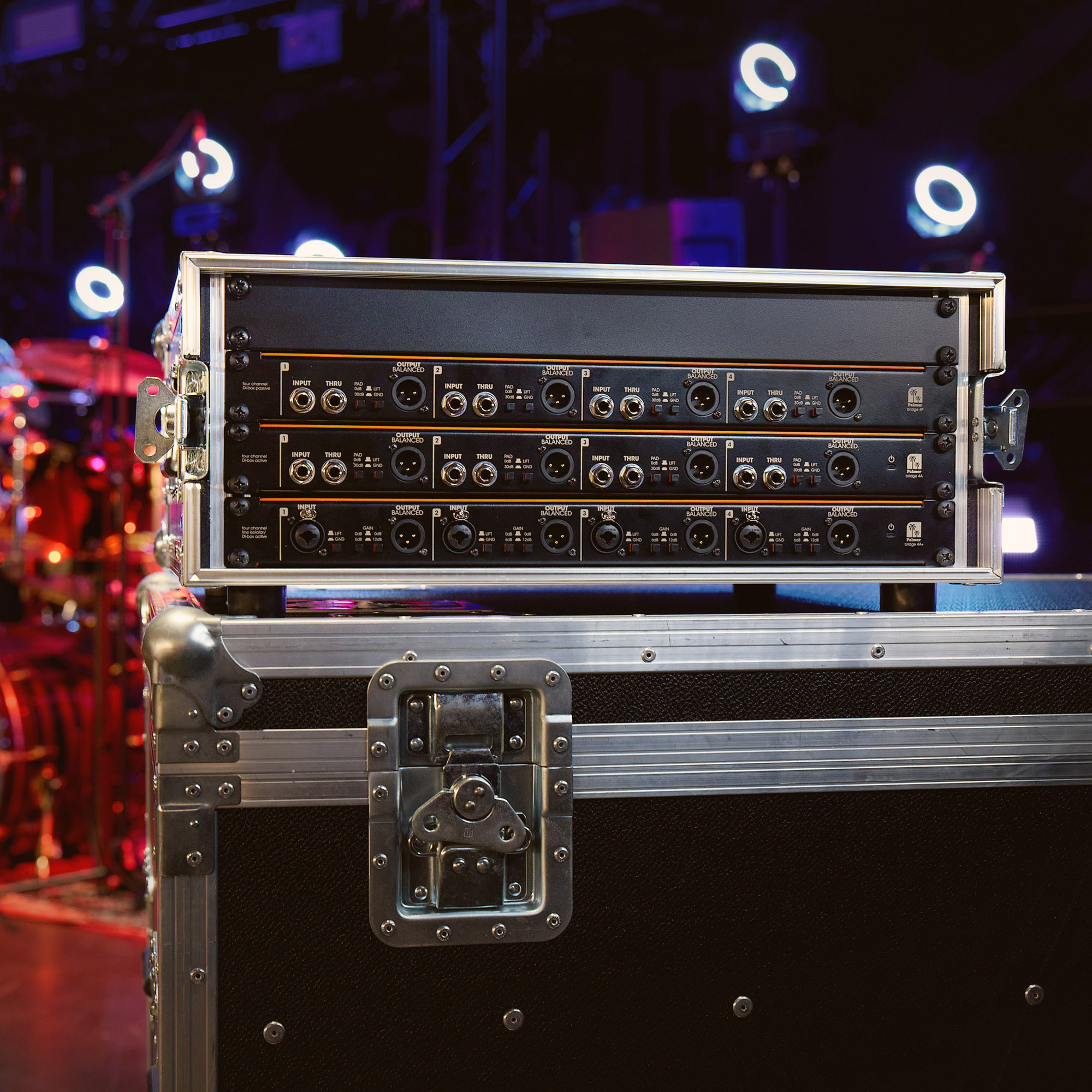

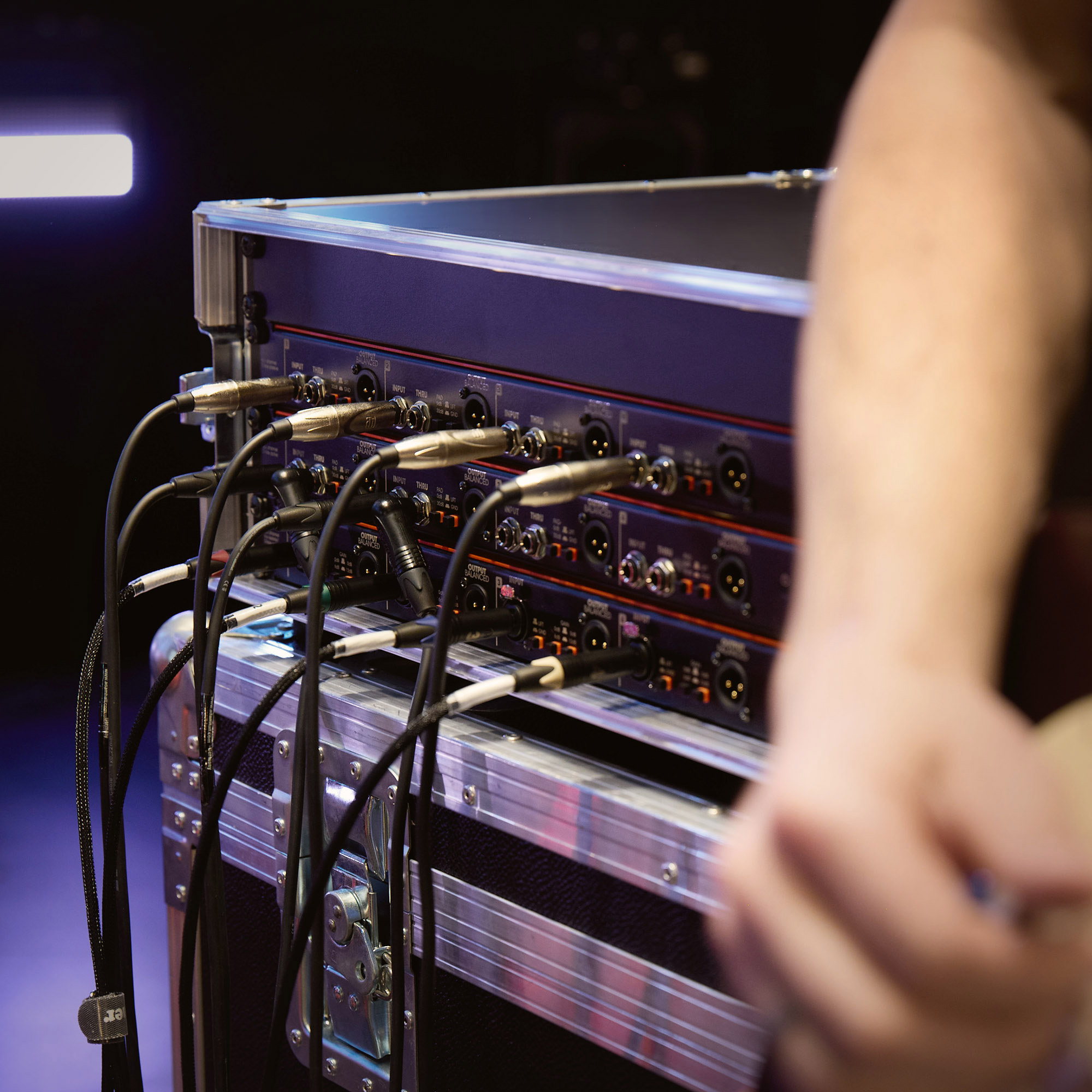

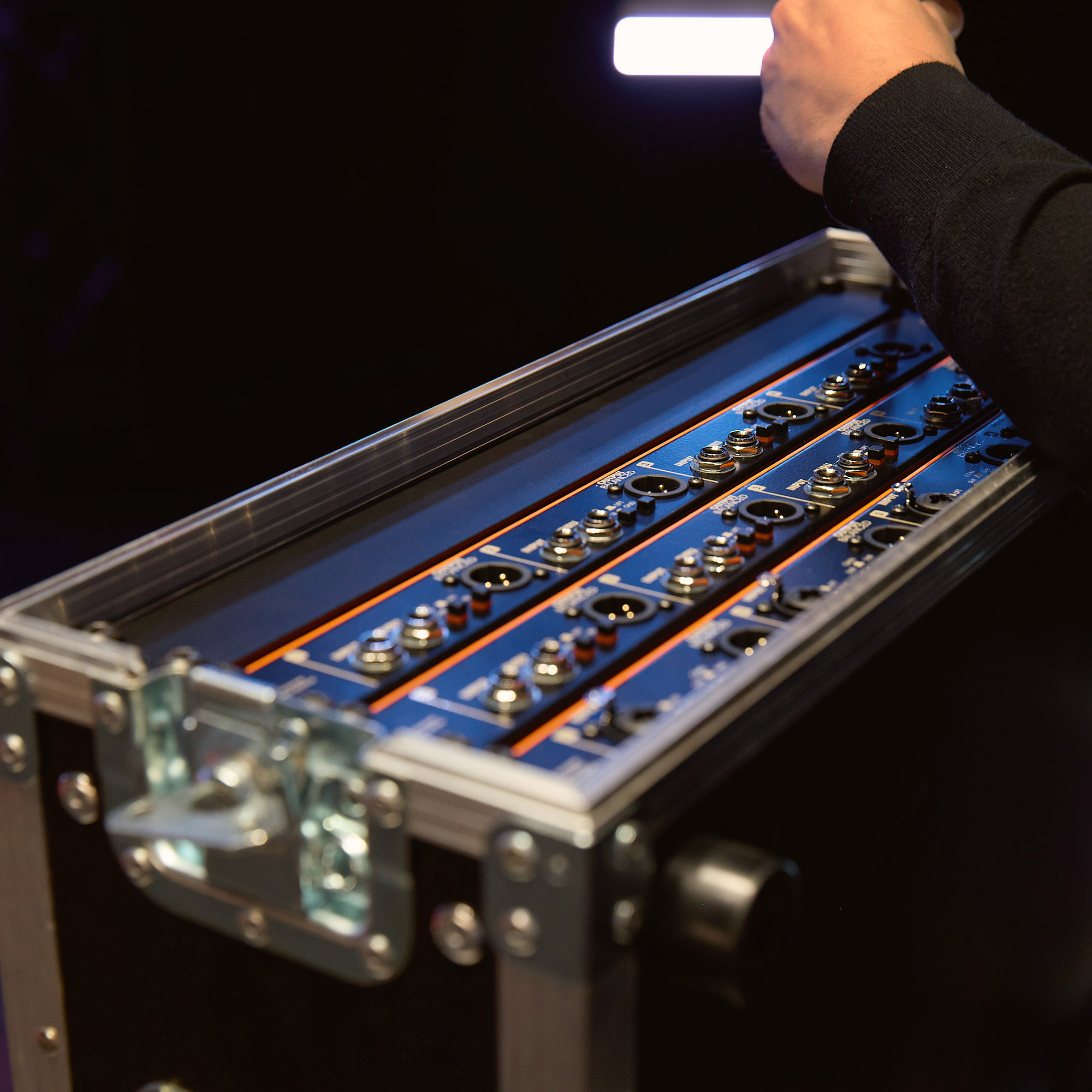

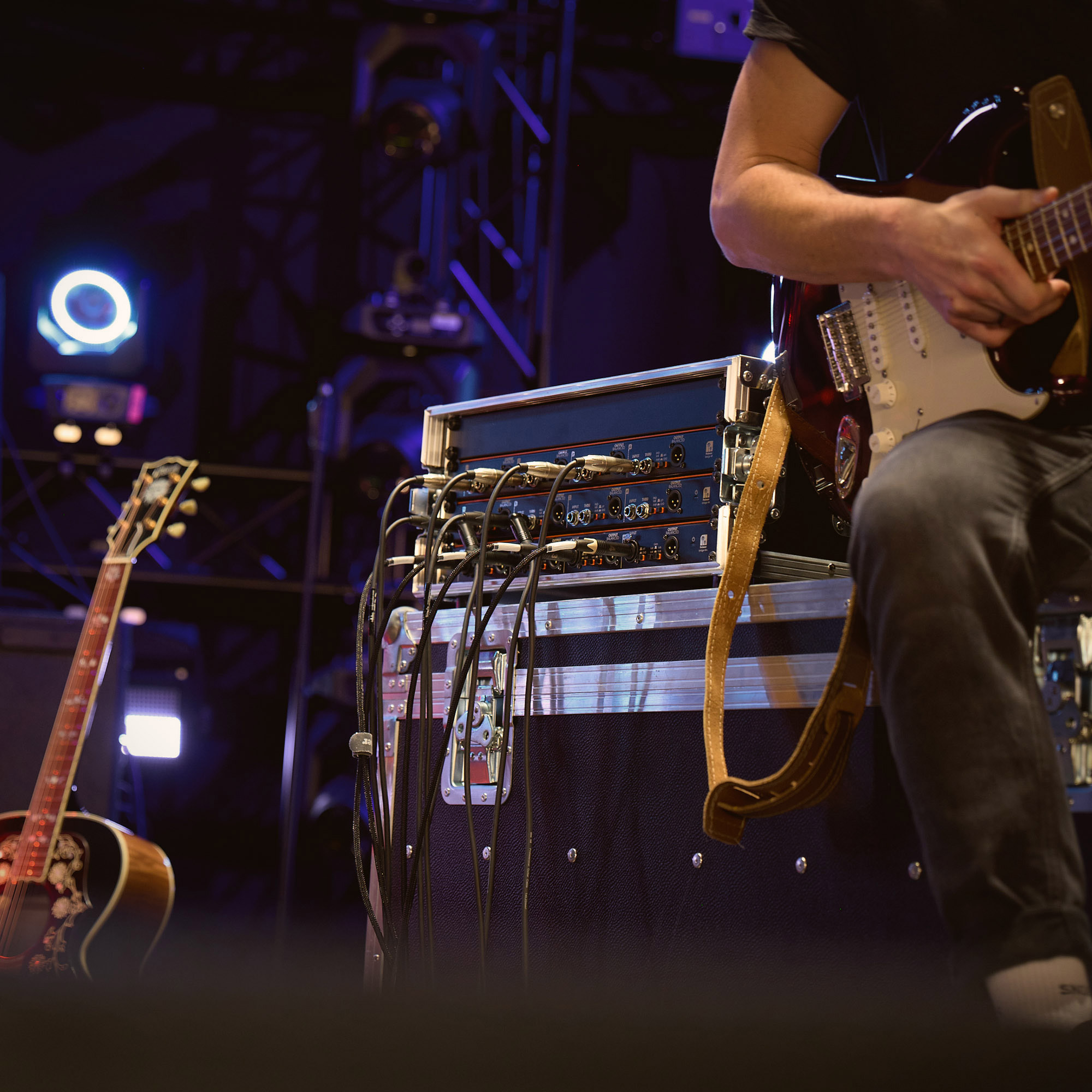

Le boîtier d'isolation de ligne BRIDGE 4A+ est une solution universelle pour éliminer les boucles de masse. Que ce soit à la maison, lors de conférences, en salle de répétition, sur scène, dans les clubs ou lors de grands événements, le Palmer BRIDGE 4A+ garantit un son propre sans interférence, où que ce soit.
Données techniques:Données générales| Type de produit: | Boîtes de direct |
| Type de produit: | Isolateurs de ligne |
| Type: | Actif |
| Transformateur isolé: | certes |
| Nombre d’Entrées: | 4 |
| Entrées: | 4 |
| type d'entrée: | symétrique/asymétrique |
| Connecteurs d'entrée: | Jack 6,35 mm |
| Connecteurs d'entrée: | XLR |
| Nombre de Sorties: | 4 (+ 4 sorties XLR parallèles + AoC) |
| Nombre de sorties THRU par canal: | 0 |
| Type de sortie: | symétrique |
| Connecteurs de sortie: | RJ45 |
| Connecteurs de sortie: | XLR |
| Atténuation de sortie (PAD): | 0 dB / 20 dB |
| Matériau coffret: | Tôle d'acier |
| Largeur: | 482 mm |
| Largeur: | 19 " |
| Profondeur: | 90 mm |
| Hauteur (mm): | 44 mm |
| Hauteur: | 1 U |
| Poids: | 2,1 kg |
| Sélecteur Ground Lift: | certes |
| Tension secteur: | 9 V - 18 V |
| Consommation électrique: | 2 W |
| Caractéristiques supplémentaires: | 6/12/18 dB gain |
| Caractéristiques supplémentaires: | LED Power |
| Caractéristiques supplémentaires: | Sortie AoC avec levée de terre |
| Température ambiante en fonctionnement: | -20 - 70 °C |
| Taux d'hygrométrie relative: | |
| Accessoires (fournis): | Alimentation externe PW9V |
| Niveau Maximal d'Entrée ( | +10 dBu: |
| Niveau Maximal d'Entrée ( | +16 dBu: |
| Niveau de sortie maximal ( | +7 dBu: |
| Réponse en fréquence (±0,2 dB, 1 kHz relatif): | 20 Hz - 20 kHz |
| Input impedance (1 kHz): | 20 kohms |
| Impédance de sortie (1 kHz): | 84 Ohm(s) |
| THD + N (30 Hz, +4 dBu, unity, non pondéré): | |
| THD + N (1 kHz, +4 dBu, unity, non pondéré): | |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu): | |
| SNR (+4 dBu, 22 kHz BW, unity, non pondéré): | 105 dB |
| Rapport du transformateur: | 10 : 1 |
